4.化学式作成ソフト(1)
アプリケーションソフトとして、ChemDrawProfessional(Ver20.1.1)を使用します。 ChemDrawProfessionalは化学研究者が化学構造式を描くための標準ソフトウエアであり、 これを使用することで、化学的に正確な構造式を簡単に描くことができます。 |
|
<到達目標> ◎構造式を描画するツールとして「ChemDrawProfessional」を使用、いろいろな作画ツール を理解、利用できる。 ◎ 実際に、構造式を化学的に正しく、バランスよく描くことができる。 ○ 作成した図を文書(Word)や発表(PowerPoint)で利用できるようになる。 |
|
ChemDrawProfessional画面 | ツールパレット |
![]() |
![]() |
![]() (自宅PCでこのソフトウエアをインストールして使用する場合) →manabaの「情報科学(No.4)(対面授業)」の “化学式作成ソフト (ChemDrawProfessional)のサイトライセンス契約について”を クリックし、PDFファイルを参照、インストールし使用してください。 |
|
![]() ● 起動、終了、ファイルの保存。 ● 各種設定(ページ設定、描画設定、文字設定など) ● 描画ツール(ツールパレット;選択(投げ縄、矩形)、消しゴム、多重結合、 テキスト、矢印、描画、括弧、化学記号、各結合、テンプレートなど) ● ツールメニュー(ライン表示、定規表示など) ● 構造式の描画方法(反応スキーム、中間生成物、環状構造など) ● 構造式の操作(コピー、削除、回転、整頓(align)など) ● その他(分子式の表示、元に戻す(undo機能)、印刷など) ● 課題作成し、印刷物を提出。 |
|
描画設定(結合角、結合長、結合幅など) | 分子式・分子量の表示 |

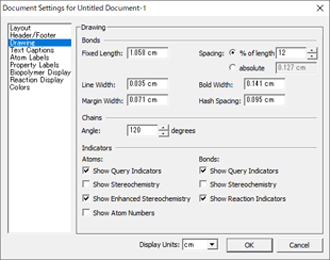

![]() 「File」から「Document Settings」を選択。 ここでは、「Drawing タブ」が表示。 |
![]() |
●Drawing タブ:結合角、結合長、結合幅など ●TextCaptionタブ:通常の文字入力 ●AtomLabelsタブ:化学式のフォント やサイズ ●Layouタブ:ページ数 |
|

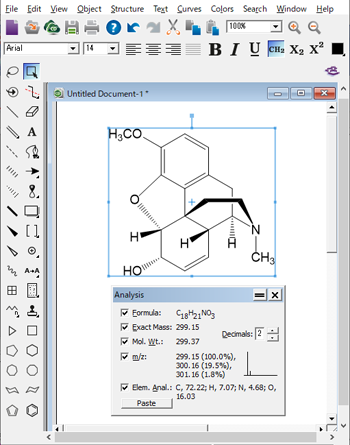

作成した構造式を選択、「View」→ 「Show Analysis Window」を選択。 |
|
■ 構造式をバランスよく書くには・・・ 1)環構造がある場合は環構造を先に描く。(ベンゼン環、5員環、6員環など) 2)つづいて、側鎖の線を書く(しっかり連結させるように注意)。 3)官能基(水酸基OH、アミノ基NH2、メチル基CH3など)や原子を描く。 4)原子のフォントサイズと構造式のバランスを考慮、作成した構造式を選択して、 右クリック、「Caption」で「size」を変更。 5)最後に全体の大きさを考えて、構造式を選択し、拡大・縮小する。 *これは一例ですので、慣れれば自分なりの方法を考えてみましょう。 |
|

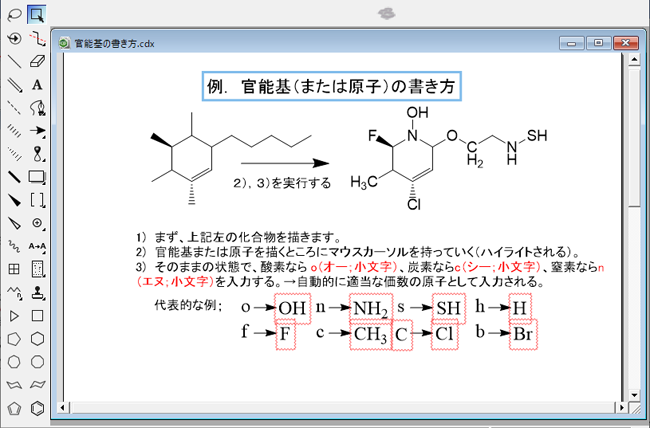

■ 官能基(または原子)の書き方 |
|
![]() |
|
![]() |
|

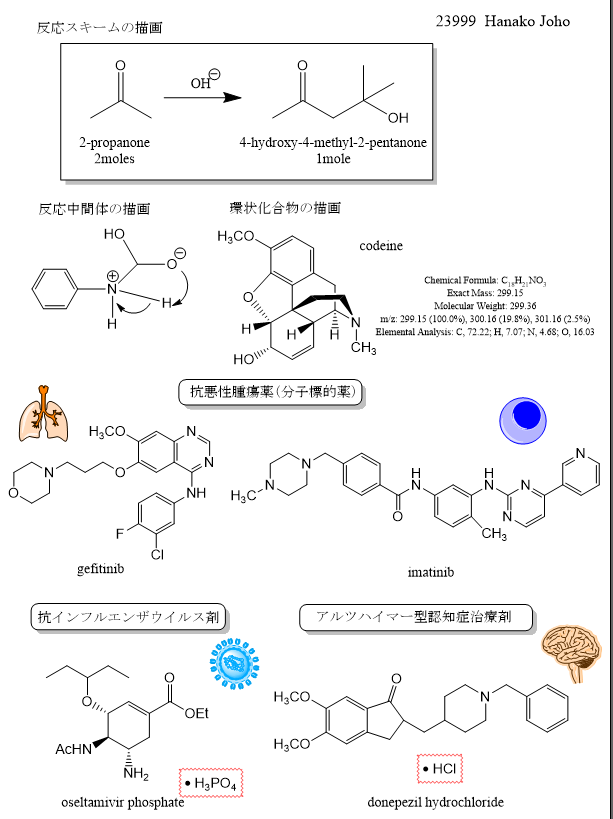

◎ デスクトップに配布された「template2023.cdx」ファイルをダブルクリックし、 開きます。 【重要】 1)「学生番号、氏名(英語)」を記載することを忘れないこと。 (例. 23999 Hanako Johoなど) 2) 提出は印刷物(1ページ)なので、テンプレート2ページを必ず1ページに 変更すること。 |
|
![]() |
|

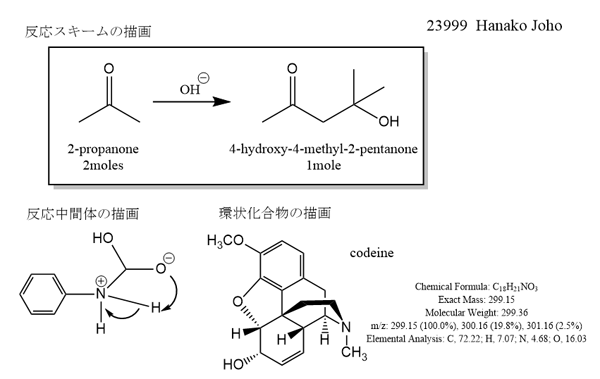

★ 提出課題の上図を参考に、まず、1)反応スキームの描画、2)反応中間体の描画、3)環状化合物の描画(codeine)を順に描いてみましょう。 | |
![]() |
|
注意!: 書き方のよくない例を1)反応スキーム、 3)環状化合物を例にとり、以下に示した。 |
|
![]() |
|

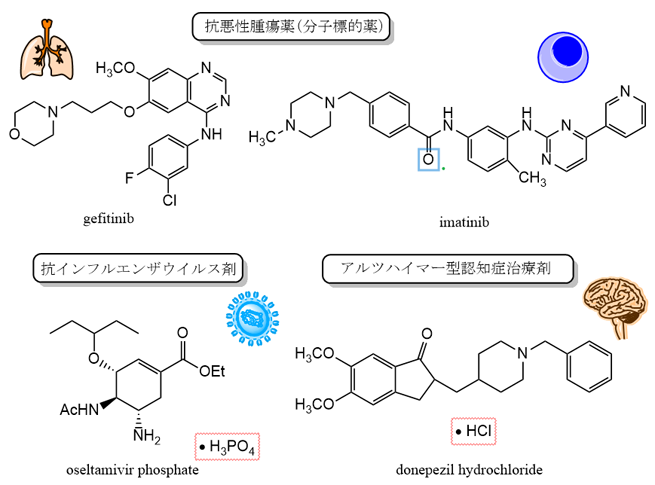

★★ 次に、1)抗悪性腫瘍薬の中の分子標的薬(2個)、2)抗インフルエンザウイルス剤(1個)、3)アルツハイマー型認知症治療剤(1個)の化学構造式を描画しよう。 | |
1) 抗悪性腫瘍薬(分子標的薬) ● ゲフィチニブ(gefitinib) --- イレッサ錠(非小細胞肺がんの治療) ● イマチニブ(imatinib) --- グリベック錠(慢性骨髄性白血病の治療) 2) 抗インフルエンザウイルス薬 ● リン酸オセルタミビル(oseltamivir phosphate) --- タミフルカプセル、タミフルドライシロップなど 3) アルツハイマー型認知症治療剤 ● 塩酸ドネペジル(donepezil hydrochloride) --- アリセプト錠、アリセプトD錠など |
|
![]() |
|
注1: リン酸塩(または塩酸塩)の描き方について | |
○ まず、「View」→「Show Character Map Window」を選択、さらに「テキストツール」を選択。フォントの種類は「Symbol」になっていることを確認。「・」に続いて、リン酸塩(または塩酸塩)ならば「・H3PO4(またはHCl)」と入力する。さらに、「H3PO4」を選択して、文字のスタイルを「Fomula」にすると、「H3PO4」と、数字を「下付き文字」に変更できる。 |
|
![]() |
|
注2: 複数ページ数から1ページにするには・・・(印刷前に必ず行うこと!) | |

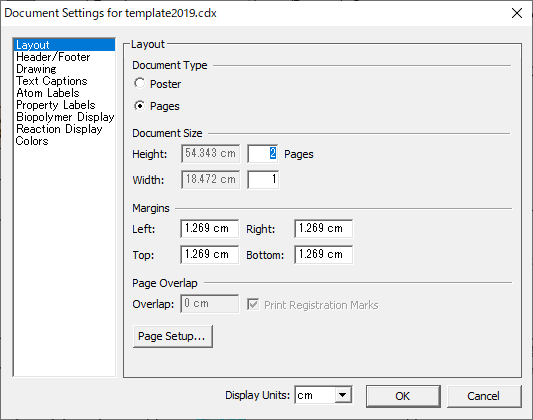

○ 「File」から「Document Settings」を選択。Windowが開くので、ここでは横幅は変更せず、ページ数を2ページから1ページにしてみよう。以下の図のように「Layoutタブ」を選択して、「Document Size」の項目の「Height」の数字を「2」から「1」に変更する。OKボタンを押す。 | |
![]() |
|

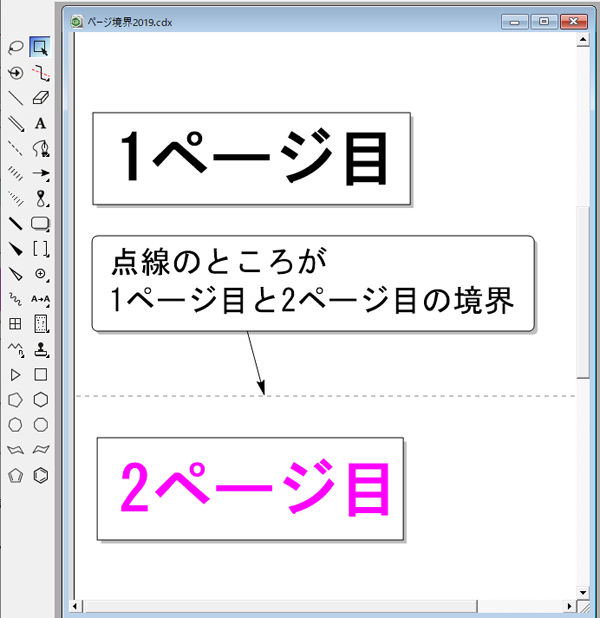

○ すると、以下のように2ぺージから1ページになる。(点線部分が境界) | |
![]() |
|

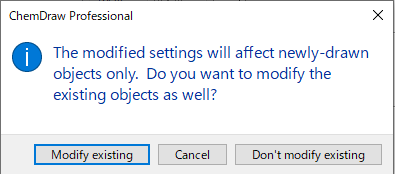

★この時、以下の警告のウインドウが現れるが、「Don't modify Existing」 の方のボタンを押す。 |
|
![]() |
|

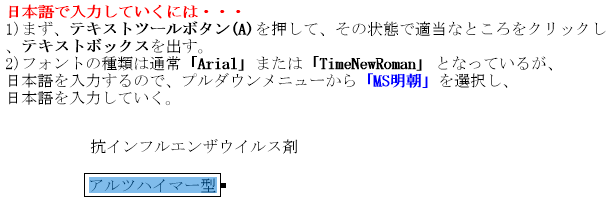

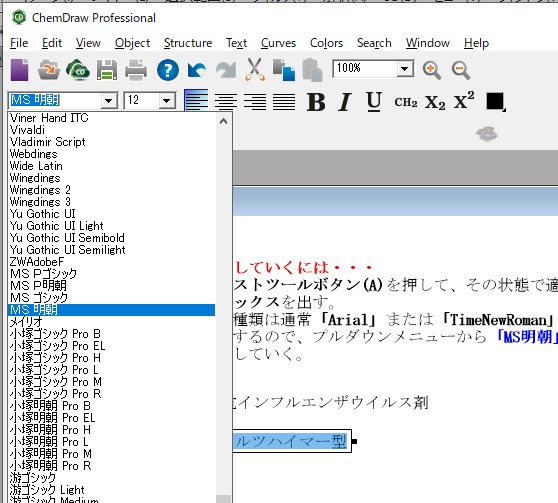

参考: 日本語の入力について(ここではやりませんが・・・・) | |
![]() |
|
![]() |
|
